    Réducteur pour moulage par injection

    Réducteurs industriels utilisés pour entraîner la vis de plastification des machines de moulage par injection

    Les réducteurs industriels pour machines de moulage par injection sont conçus pour un couple précis et des performances stables pendant le processus de plastification et de moulage. Ils contribuent à améliorer l'efficacité énergétique, à réduire le bruit et la consommation d'eau de refroidissement, et à supporter l'injection à grande vitesse avec une précision de moulage constante, ce qui les rend idéaux pour la production de composants à parois minces et à parois épaisses.

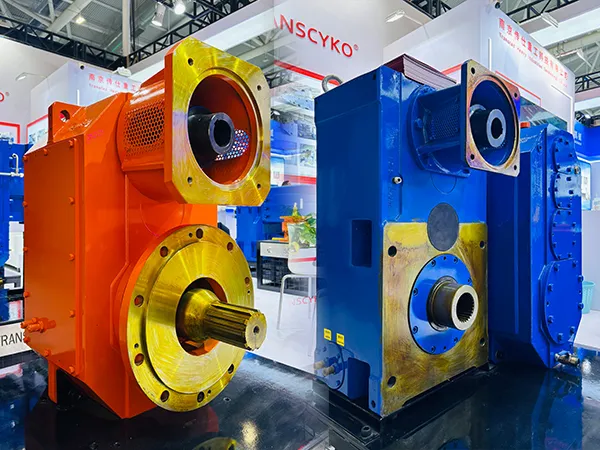

    Ces réducteurs industriels sont développés pour entraîner la vis de plastification dans les machines de moulage par injection. Conçus avec une structure à arbres parallèles, ils offrent une transmission de couple élevée et maintiennent des performances stables même en fonctionnement continu à grande vitesse. Les niveaux de bruit restent faibles et le rendement dépasse 95 %, garantissant une production fluide et constante.

    Une conception à trois étages de réduction optimise l'espacement entre le moteur, le réducteur, la vis et le cylindre, formant une disposition compacte en U. Cette configuration permet de gagner de l'espace d'installation tout en permettant à tous les composants de fonctionner efficacement ensemble en tant que système intégré.

    Demander un devis
    Produits manuel
    • Réducteur pour moulage par injection
    • Réducteur pour moulage par injection

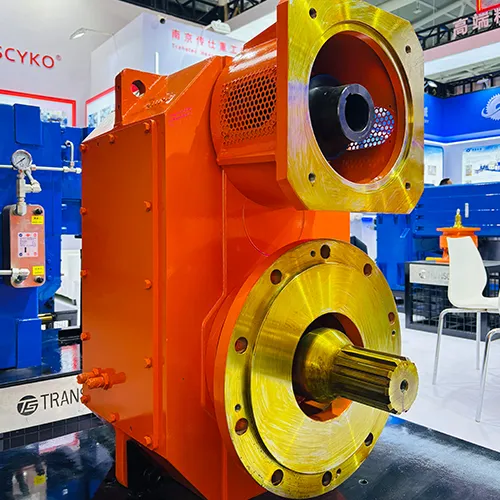

    Séries de réducteurs TIN

    Pour moulage par injection

    Puissance nominale et couple

    n1
    rpm     		140 160 180 200
    i n2
    rpm     		MN
    Nm     		PN
    kW     		Pt
    kW     		i n2
    rpm     		MN
    Nm     		PN
    kW     		Pt
    kW     		i n2
    rpm     		MN
    Nm     		PN
    kW     		Pt
    kW     		i n2
    rpm     		MN
    Nm     		PN
    kW     		Pt
    kW
    2600 6,3 413 3255 138 22 · 6,3 413 4079 181 30 · 6,3 413 5500 248 40 · 6,3 413 8395 374 51 ·
    2200 349 3357 120 22 · 349 4206 158 30 · 349 5672 216 40 · 349 8658 326 51 ·
    1800 286 3374 99 22 · 286 4227 130 30 · 286 5700 178 40 · 286 8701 268 51 ·
    1500 238 3391 83 22 · 238 4248 109 30 · 238 5729 149 40 · 238 8745 225 51 ·
    2600 8 325 4015 138 22 · 8 325 5366 181 30 · 8 325 7225 248 40 · 8 325 11010 374 51 ·
    2200 275 4141 120 22 · 275 5534 158 30 · 275 7451 216 40 · 275 11353 326 51 ·
    1800 225 4162 99 22 · 225 5562 130 30 · 225 7488 178 40 · 225 11411 268 51 ·
    1500 188 4183 83 22 · 188 5590 109 30 · 188 7526 149 40 · 188 11468 225 51 ·
    2600 10 260 4397 120 22 · 10 260 6551 181 30 · 10 260 8933 244 40 · 10 260 12697 353 51 ·
    2200 220 4533 104 22 · 220 6756 158 30 · 220 9212 213 40 · 220 13094 308 51 ·
    1800 180 4556 86 22 · 180 6789 130 30 · 180 9258 175 40 · 180 13160 253 51 ·
    1500 150 4580 72 22 · 150 6824 109 30 · 150 9305 147 40 · 150 13226 212 51 ·
    2600 12.5 208 4510 103 22 · 12.5 208 6373 145 30 · 12.5 208 9172 207 40 · 12.5 208 12716 270 51 ·
    2200 176 4651 90 22 · 176 6572 126 30 · 176 9458 180 40 · 176 13114 236 51 ·
    1800 144 4675 74 22 · 144 6605 104 30 · 144 9507 148 40 · 144 13180 194 51 ·
    1500 120 4699 62 22 · 120 6639 87 30 · 120 9554 124 40 · 120 13245 162 51 ·
    2600 16 163 4623 82 22 · 16 163 6570 113 30 · 16 163 9443 158 40 · 16 163 12771 222 51 ·
    2200 138 4768 72 22 · 138 6775 99 30 · 138 9739 137 40 · 138 13170 194 51 ·
    1800 113 4792 59 22 · 113 6809 81 30 · 113 9787 113 40 · 113 13236 159 51 ·
    1500 94 4816 50 22 · 94 6843 68 30 · 94 9837 95 40 · 94 13304 133 51 ·
    2600 20 130 4650 62 22 · 20 130 6704 93 30 · 20 130 9127 130 40 · 20 130 12959 179 51 ·
    2200 110 4796 54 22 · 110 6913 81 30 · 110 9412 114 40 · 110 13364 156 51 ·
    1800 90 4819 45 22 · 90 6949 67 30 · 90 9459 94 40 · 90 13432 129 51 ·
    1500 75 4844 37 22 · 75 6983 56 30 · 75 9507 78 40 · 75 3500 108 51 ·
    2600 25 104 4504 51 22 · 25 104 6357 69 30 · 25 104 9203 99 40 · 25 104 12474 137 51 ·
    2200 88 4644 45 22 · 88 6556 61 30 · 88 9491 86 40 · 88 12864 120 51 ·
    1800 72 4668 37 22 · 72 6588 50 30 · 72 9539 71 40 · 72 12928 98 51 ·
    1500 60 4692 31 22 · 60 6622 42 30 · 60 9587 59 40 · 60 12994 82 51 ·
    2600 31.5 83 4530 39 22 · 31.5 83 6536 58 30 · 31.5 83 9458 81 40 · 31.5 83 12833 114 51 ·
    2200 70 4672 34 22 · 70 6740 51 30 · 70 9754 71 40 · 70 13234 99 51 ·
    1800 57 4695 28 22 · 57 6774 42 30 · 57 9804 58 40 · 57 13302 82 51 ·
    1500 48 4718 23 22 · 48 6808 35 30 · 48 9852 49 40 · 48 13368 68 51 ·
    2600 40 65 4563 30 22 · 40 65 6583 45 30 · 40 65 9494 62 40 · 40 65 12886 89 51 ·
    2200 55 4705 27 22 · 55 6788 40 30 · 55 9790 54 40 · 55 13289 78 51 ·
    1800 45 4729 22 22 · 45 6823 33 30 · 45 9840 45 40 · 45 13356 64 51 ·
    1500 37,5 4753 18 22 · 37,5 6857 27 30 · 37,5 9889 37 40 37,5 13423 53 51 ·
    2600 50 52 4345 24 22 · 50 52 6622 36 30 · 50 52 9355 48 40 · 50 52 12979 69 51 ·
    2200 44 4481 21 22 · 44 6829 31 30 · 44 9647 42 40 · 44 13385 60 51 ·
    1800 36 4504 18 22 · 36 6870 26 30 · 36 9695 34 40 · 36 13452 49 51 ·
    1500 30 4525 15 22 · 30 6898 21 30 · 30 9745 29 40 · 30 13519 41 51 ·

    n1
    rpm     		225 250 280 320
    i n2
    rpm     		MN
    Nm     		PN
    kW     		Pt
    kW     		i n2
    rpm     		MN
    Nm     		PN
    kW     		Pt
    kW     		i n2
    rpm     		MN
    Nm     		PN
    kW     		Pt
    kW     		i n2
    rpm     		MN
    Nm     		PN
    kW     		Pt
    kW
    2600 6,3 413 11990 513 67 · 6,3 413 16992 752 85 · 6,3 413 24254 1026 108 · 6,3 413 30490 1351 139 ·
    2200 349 12365 448 67 · 349 17523 565 85 · 349 25011 895 108 · 349 31443 1179 139 ·
    1800 286 12427 368 67 · 286 17612 540 85 · 286 25138 736 108 · 286 31602 970 139 ·
    1500 238 12490 308 67 · 238 17700 452 85 · 238 25264 617 108 · 238 31761 812 139 ·
    2600 8 325 14616 513 67 · 8 325 22535 752 85 · 8 325 29915 1026 108 · 8 325 40119 1351 139 ·
    2200 275 15073 448 67 · 275 23240 656 85 · 275 30849 895 108 · 275 41373 1179 139 ·
    1800 225 15149 368 67 · 225 23357 540 85 · 225 31005 736 108 · 225 41582 970 139 ·
    1500 188 15225 308 67 · 188 23475 452 85 · 188 31161 617 108 · 188 41791 812 139 ·
    2600 10 260 16949 479 67 · 10 260 24214 671 85 · 10 260 33398 909 108 · 10 260 48976 1351 139 ·
    2200 220 17478 418 67 · 220 24971 586 85 · 220 34441 793 108 · 220 50507 1179 139 ·
    1800 180 17568 343 67 · 180 25097 482 85 · 180 34615 652 108 · 180 50762 970 139 ·
    1500 150 17656 288 67 · 150 25223 403 85 · 150 34789 546 108 · 150 51017 812 139 ·
    2600 12.5 208 17482 380 67 · 12.5 208 24134 542 85 · 12.5 208 34318 783 108 · 12.5 208 51134 1160 139 ·
    2200 176 18029 332 67 · 176 24889 473 85 · 176 35391 683 108 · 176 52733 1012 139 ·
    1800 144 18120 273 67 · 144 25014 389 85 · 144 35569 562 108 · 144 53000 833 139 ·
    1500 120 18211 229 67 · 120 25140 326 85 · 120 35748 471 108 · 120 53266 697 139 ·
    2600 16 163 17618 296 67 · 16 163 24432 424 85 · 16 163 34766 596 108 · 16 163 50894 876 139 ·
    2200 138 18168 258 67 · 138 25196 370 85 · 138 35852 520 108 · 138 52485 765 139 ·
    1800 113 18260 212 67 · 113 25323 304 85 · 113 36033 427 108 · 113 52750 629 139 ·
    1500 94 18352 178 67 · 94 25450 255 85 · 94 36214 358 108 · 94 53015 527 139 ·
    2600 20 130 17553 233 67 · 20 130 24898 348 85 · 20 130 35650 475 108 · 20 130 52142 723 139 ·
    2200 110 18101 204 67 · 110 25675 303 85 · 110 36764 415 108 · 110 53772 631 139 ·
    1800 90 18192 167 67 · 90 25804 250 85 · 90 36950 341 108 · 90 54043 519 139 ·
    1500 75 18284 140 67 · 75 25934 209 85 · 75 37135 286 108 · 75 54314 435 139 ·
    2600 25 104 17552 188 67 · 25 104 23901 262 85 · 25 104 34607 394 108 · 25 104 51876 559 139 ·
    2200 88 18100 164 67 · 88 24647 228 85 · 88 35689 344 108 · 88 53497 488 139 ·
    1800 72 18192 135 67 · 72 24772 188 85 · 72 35869 283 108 · 72 53767 401 139 ·
    1500 60 18283 113 67 · 60 24897 157 85 · 60 36049 237 108 · 60 54037 336 139 ·
    2600 31.5 83 18662 151 67 · 31.5 83 24522 218 85 · 31.5 83 34909 299 108 · 31.5 83 51004 453 139 ·
    2200 70 18224 132 67 · 70 25289 190 85 · 70 36000 261 108 · 70 52598 395 139 ·
    1800 57 18316 109 67 · 57 25416 156 85 · 57 36183 214 108 · 57 52863 325 139 ·
    1500 48 18408 91 67 · 48 25544 131 85 · 48 36364 179 108 · 48 53129 272 139 ·
    2600 40 65 17765 118 67 · 40 65 24692 171 85 · 40 65 35138 235 108 · 40 65 57304 355 139 ·
    2200 55 18320 103 67 · 55 25464 149 85 · 55 36236 205 108 · 55 52969 309 139 ·
    1800 45 18412 85 67 · 45 25592 123 85 · 45 36419 168 108 · 45 53236 254 139 ·
    1500 37,5 18505 71 67 · 37,5 25720 103 85 · 37,5 36602 141 108 · 37,5 53505 213 139 ·
    2600 50 52 18166 100 67 · 50 52 24813 142 85 · 50 52 35314 195 108 · 50 52 51761 279 139 ·
    2200 44 18733 87 67 · 44 25589 124 85 · 44 36417 171 108 · 44 53379 243 139 ·
    1800 36 18828 72 67 · 36 25718 102 85 · 36 36601 140 108 · 36 53648 200 139 ·
    1500 30 18922 60 67 · 30 25847 85 85 · 30 36785 117 108 · 30 53917 167 139 ·

    Note

    • Les valeurs de puissance thermique indiquées sont basées sur un fonctionnement à 30 °C. Si la capacité thermique requise dépasse les valeurs indiquées, un système de refroidissement forcé doit être appliqué.
    • Les valeurs PN indiquées dans le tableau représentent la puissance nominale calculée avec un facteur de sécurité de 1. Pour déterminer la puissance maximale admissible, un facteur de sécurité de 1,5 doit être utilisé. Si la vitesse d'entrée dépasse 2600 tr/min, veuillez contacter notre service technique pour obtenir des conseils.

    Encombrements (mm)

    Taille (mm) A B C E
    H10     		F H Poids
    kg     		Capacité d'huile
    kg
    140 70 342 160 140 118 572 159 10
    160 90 385 180 160 133 655 228 13
    180 100 432 200 180 148 732 354 20
    200 100 485 225 200 165 810 448 28
    225 112 545 250 225 180 907 660 41
    250 125 610 280 250 203.5 1015 920 52
    280 140 685 315 280 230 1140 1192 86
    320 160 770 355 315 252 1285 1711 110

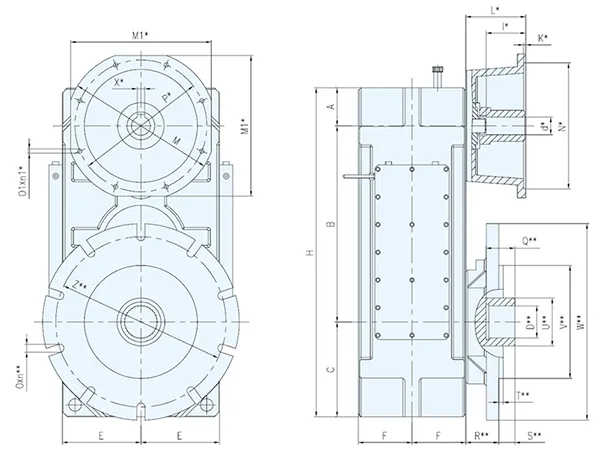

    Encombrements

    Point important

    • Les poids indiqués sont donnés à titre indicatif et peuvent varier en fonction du rapport de réduction, des dimensions de la bride ou des composants ajoutés.
    • Les capacités en huile sont basées sur des réducteurs fonctionnant avec une lubrification par barbotage en position de montage W1. Pour d'autres orientations de montage, une quantité d'huile moindre peut être nécessaire. Les systèmes équipés d'une lubrification forcée, tels que les dispositifs à pompe ou assistés par moteur, nécessitent généralement également un volume d'huile plus faible.
    • Réducteur pour moulage par injection
    • Réducteur pour moulage par injection

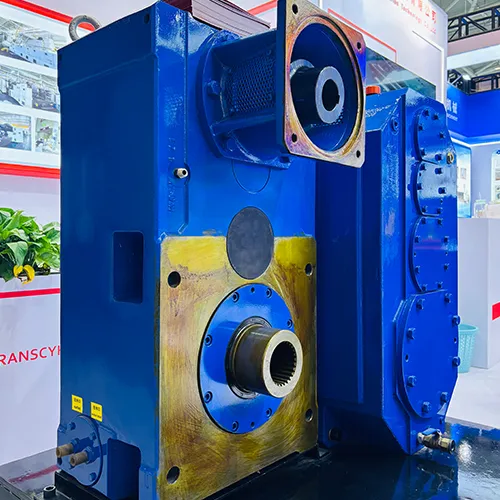

    Séries de réducteurs KIN

    Pour moulage par injection

    Puissance nominale et couple

    Données de performance, entraxe et poids

    Type d'engrenage KIN Couple
    N·m     		Puissance
    kW     		Centre de distance
    mm     		Poids
    kg
    015 2,000 40 328 150
    025 3,000 65 358 185
    050 6,000 100 405 320
    060 8,000 125 425 380
    090 11,500 150 482 400
    120 15,000 180 517 600
    160 18,000 200 517 605
    240 30,000 250 630 1,040
    300 38,000 300 630 1,100
    600 60,000 500 755 1,410

    Point important

    • Des options de couple plus élevé et d'entraxe plus grand peuvent être fournies sur demande. -
    • Le couple maximal admissible est basé sur un facteur de sécurité de fB = 1. -Les valeurs de
    • poids sont approximatives et peuvent varier en fonction du modèle de réducteur.

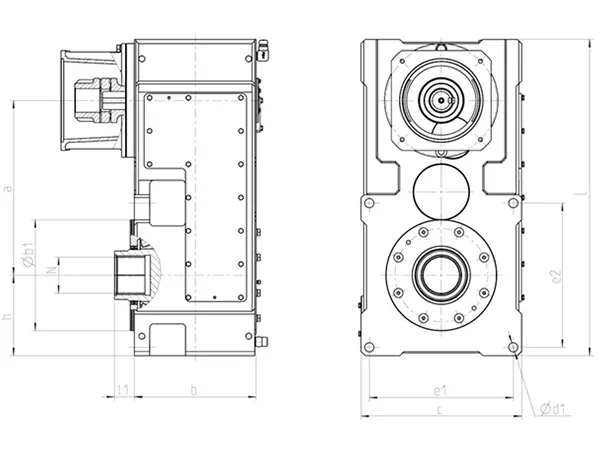

    Encombrements (mm)

    Dimensions d'assemblages (mm)
    Modèle de réducteurs     		Principales dimensions Arbre d'entrée (personnalisable sur demande)
    a b c h I φb1 φd1 e1 e2 l1 N
    (DIN5480)
    KIN015 328 191 260 130 590 150 13.5 224 224 53 N45×2×21
    KIN025 358 200 320 160 650 180 17.5 280 280 40 N55×3×17
    KIN050 405 250 400 200 790 250 22 320 302 70 N65×3×20
    KIN060 425 250 400 200 790 250 22 320 302 70 N65×3×20
    KIN090 482 280 430 215 830 250 22 346.5 346.5 28 N85×3×27
    KIN120 517 335 500 250 900 300 26 416 342 83 N85×3×27
    KIN160 517 335 500 250 900 300 26 416 390 28 N120×5×22
    KIN240 630 440 580 290 1140 400 33 520 520 72 N140×5×26
    KIN300 630 440 580 290 1140 400 33 520 520 72 N140×5×26
    KIN600 755 477 680 340 1250 450 39 590 590 86 N150×5×28
    Encombrements

    Point important

    • Toutes les dimensions sont basées sur des modèles standards. Les tailles personnalisées peuvent varier légèrement en fonction des exigences spécifiques. Si techniquement réalisable, les demandes spéciales peuvent être prises en compte, n'hésitez pas à nous contacter pour plus de détails.
    • Toutes les tailles de brides compatibles avec les moteurs hydrauliques sont disponibles sur demande.
    Aperçu de la structure
    • Boîtier
      Le carter du réducteur est fabriqué à partir de matériaux de haute qualité tels que la fonte grise (FC250), la fonte ductile (FCD450) ou des tôles d'acier, offrant une excellente rigidité et une résistance aux vibrations, garantissant des performances stables en fonctionnement continu.
    • Engrenages
      Les engrenages utilisent une conception hélicoïdale et sont fabriqués en acier allié 18CrNiMo7-6. Chaque engrenage est usiné selon des normes de précision DIN 6 ou supérieures pour atteindre de faibles niveaux de bruit et une efficacité de transmission élevée.
    • Roulements
      Cette série de réducteurs utilise des roulements à rouleaux coniques ou auto-alignants importés, offrant un fonctionnement fluide et une durée de vie prolongée dans des conditions de charges lourdes.
    • Bride moteur et arbre d'entraînement
      Dans les réducteurs de la série TIN, la bride moteur et l'arbre d'entrée sont des composants standards conçus pour une installation directe sur les machines de moulage par injection. Leur configuration correspond aux systèmes de moteurs hydrauliques traditionnels, permettant aux utilisateurs de passer facilement à une commande électromécanique sans modifier l'installation existante. Des brides et des arbres d'entrée personnalisés peuvent également être fabriqués selon les dessins du client. La bride est en fonte, tandis que l'arbre de sortie est en acier allié trempé et revenu pour garantir une durabilité et des performances fiables.

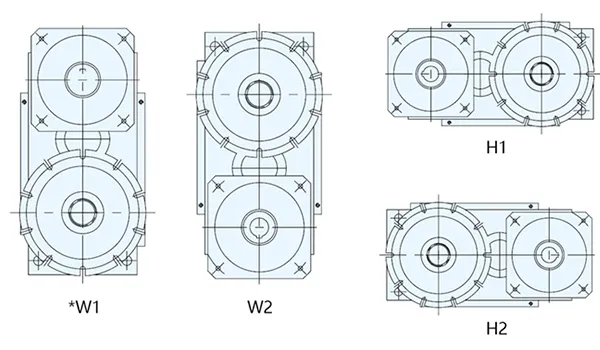

    Méthode de montage
    Méthode de montage
    Vous avez besoin de solutions d'entraînement fiables pour votre application ?

    Parlez à nos experts et trouvez le réducteur ou le réducteur de vitesse adapté à votre système
    Pourquoi nous

    Transcyko est spécialisé dans la conception et la fabrication de réducteurs industriels et de réducteurs de vitesse. Fort de plus de 40 ans d'expertise dans la fabrication de réducteurs, nous fournissons des solutions d'entraînement de précision pour les industries de la plasturgie, du caoutchouc, de la chimie, de la métallurgie, de l'automatisation et de l'énergie. Nos installations de fabrication de 40 000 m² à Nanjing et à Taïwan soutiennent une production à grande échelle allant jusqu'à 60 000 réducteurs de haute précision par an.

    • Pourquoi nousplus de 40 ans d'expériences dans la fabrication de réducteurs industrielles
    • Pourquoi nousCoopération avec l'Institut de recherche en technologie industrielle
    • Pourquoi nouséquipements d'usine et de test d'origine allemande et japonaise
    • Pourquoi nousCertifié ISO 9001, ISO 14001, ISO 45001 et ISO 50001
    • Pourquoi nousUne coopération à long terme avec les distributeurs mondiaux

    Lors de la conception de réducteurs pour le moulage par injection, plusieurs facteurs doivent être pris en compte. Le profil de la denture doit être précis pour garantir un mouvement fluide et réduire le bruit. La conception globale des composants et du moule est tout aussi importante, car elle détermine la précision de l'assemblage des pièces et l'efficacité du réducteur lorsqu'il fonctionne sous pression. Une disposition équilibrée du réducteur assure une répartition uniforme de la charge, permettant au système de fonctionner correctement sous pression sans ajouter de taille ou de contrainte supplémentaire aux pièces.
